機電|公開課

唐全才老師

萬用表的使用

授課班級：21機電三班

課堂導入

讓同學們知道什么是萬用表

萬用表又叫多用表、三用表、復用表，是一種多功能、多量程的測量儀表，一般萬用表可測量直流電流、直流電壓、交流電壓、電阻和音頻電平等，有的還可以測交流電流、電容量、電感量及半導體的一些參數(如β)。

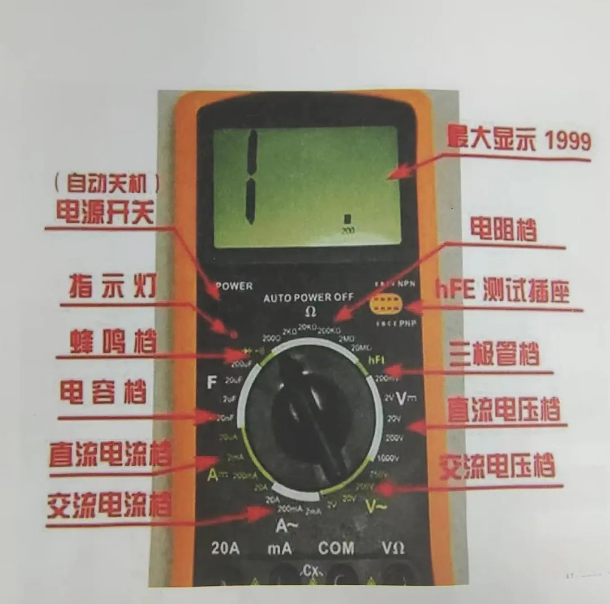

萬用表種類很多，外形各異，但基本結構和使用方法是相同的。萬用表面板上王要有表頭和選擇開關。還有歐姆檔調零旋鈕和表筆插孔。

下面介紹各部分的作用:

1.表頭

萬用表的表頭是靈敏電流計。表頭上的表盤印有多種符號，刻度線和數值。符號A一V一2表示這只電表是可以測量電流、電壓和電阻的多用表。表盤上印有多條刻度線，其中右端標有“Ω”的是電阻刻度線，其右端為零，左端為∞，刻度值分布是不均勻的。符號“一”或“DC”表示直流，“~”或“AC”表示交流，“~”表示交流和直流共用的刻度線?？潭染€下的幾行數字是與選擇開關的不同檔位相對應的刻度值。表頭上還設有機械零位調整旋鈕，用以校正指針在左端指零位。

2.選擇開關

萬用表的選擇開關是一個多檔位的旋轉開關。用來選擇測量項目和量程。一般的萬用表測量項目包括:“A”電流、“V”電壓、“Ω”電阻。每個測量項目又劃分為幾個不同的量程以供選擇。

3.表筆和表筆插孔

表筆分為紅、黑二只。使用時應將紅色表筆插入標有“+”號的插孔黑色表筆插入標有“—”號的插孔。

數字萬用表使用方法

二、數字萬用表使用方法

(一)數字萬用表電壓測試方法

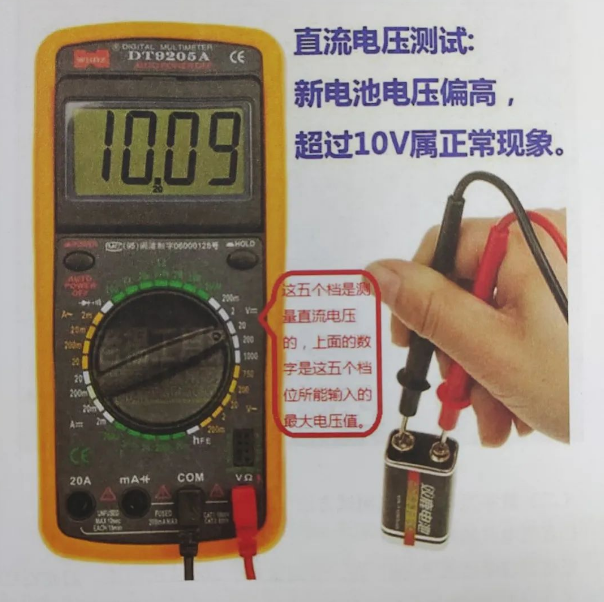

1.直流電壓的測量。

首先將黑表筆插進“com”孔，紅表筆插進“VΩ ”。把旋鈕選到比估計值大的量程(注意:表盤上的數值均為最大量程，“V-”表示直流電壓檔，“V~”表示交流電壓檔，“A”是電流檔)，接著把表筆接電源或電池兩端;保持接觸穩定。數值可以直接從顯示屏上讀取，若顯示為“1.”，則表明量程太小，那么就要加大量程后再測量工業電器。如果在數值左邊出現“_”，則表明表筆極性與實際電源極性相反，此時紅表筆接的是負極。
